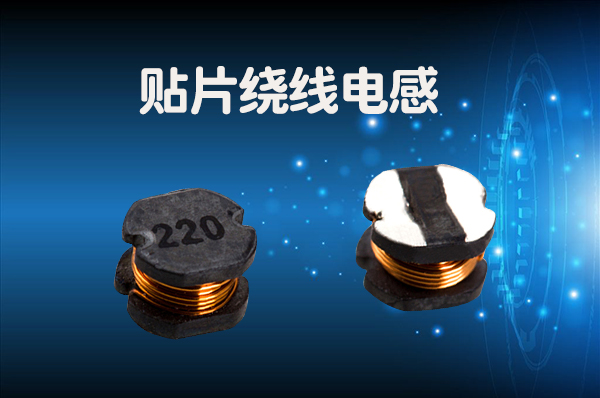

為什么有些貼片繞線電感有線圈采用多股線的繞線方式

　　有些人可能會看到過，在維修電機等大型電器時，通常采用多股線來繞制貼片繞線電感有線圈，一是因為手頭沒有那么粗的漆包線，二是因為手工繞制粗線徑電感線圈難度較大，才采用此類措施。而用多股更細的漆包線或者紗包線繞制的繞線電感線圈和無限充電線圈并不是因為上述原因。后者多用在頻率比較高的電路中，像收音機的磁性天線棒線圈、短波收音機中周線圈、液晶顯示器點燈電路的高頻變壓器線圈等，通常采用多股細線并繞的方式。

　　貼片繞線電感有線圈你可能不知道，高頻電流在導體；流過的時候，距離導體表面越遠，則導體內部的電流越小，成指數分布，換句話說就是導體內部的電流往往會幾種。從與電流方向垂直的方向做橫切面，那么圓心部分電流強度基本等于零，越遠離圓心則電流越強。只在導體邊緣的部分會有電流。通俗的講就是電流基本集中在導體表面，我們稱之為集膚效應。產生這種效應的原因主要是變化的電磁場在導體內部產生了渦旋電場，與原來的電流相抵消。所以，在一定體積的空間內，所用的導線越多，那么表面積就越大，表面積大電流就越大，材質的利用率就越大，導線發熱或者信號衰減現象就會減小，這樣才能符合我們的預期。采用多股導線并聯應用可大大減少集膚效應，使電流產生的磁場比較均勻，通俗地說就是給電流提供更大面積的“皮膚”通路。經過試驗對比可以看出，同樣功率體積差不多的高頻變壓器，采用單根線和采用多股線相比，發熱量要大的多。雖然多股線線在應用過程中效果優于單根線，但是多股線線徑越小，繞制的難度越大。

　　主要產品有：全自動空心線圈繞線機/自動六軸音圈繞線機/全自動攝像頭線圈繞線機/全自動無線充電繞線機/全自動磁路裝配機等非標電子自動化裝配線。

想要了解更多貼片繞線電感，歡迎咨詢！
