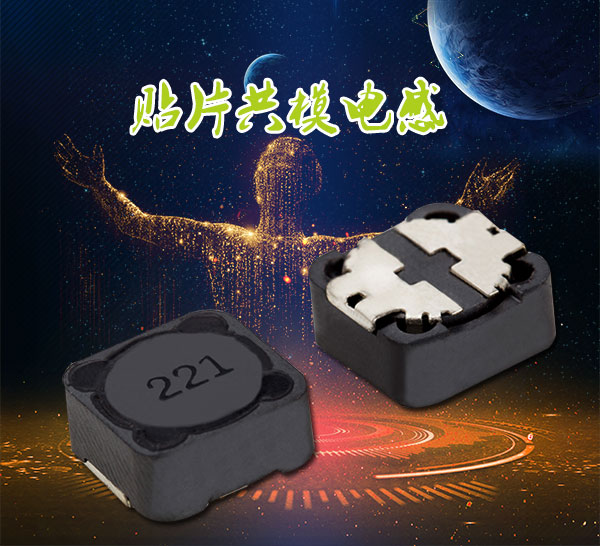

貼片共模電感有沒有分方向，共模電感，也叫扼流圈，常用在開關電源中過濾共模的電磁干擾信號。共模電感是一個以鐵氧體等為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，線圈的繞制方向相反，形成一個四端器件。

　　貼片共模電感有沒有分方向，當兩線圈中流過差模電流時，產生兩個相互抵消的磁場H1、H2，此時工作電流主要受線圈歐姆電阻以及可以忽略不計的工作頻率下小漏感的阻尼，所以差模信號可以無衰減地通過，如圖1-1所示；而當流過共模電流時，磁環中的磁通相互疊加，從而具有相當大的電感量，線圈即呈現出高阻抗，產生很強的阻尼效果，達到對共模電流的抑制作用 。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸的差模信號無影響。

　　為什么共模電感能防EMI？要弄清楚這點，我們需要從共模電感的結構開始分析。

　　共模電感的濾波電路，La和Lb就是共模電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同（繞制反向）。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

　　事實上，將這個濾波電路一端接干擾源，另一端接被干擾設備，則La和C1，Lb和C2就構成兩組低通濾波器，可以使線路上的共模EMI信號被控制在很低的電平上。該電路既可以抑制外部的EMI信號傳入，又可以衰減線路自身工作時產生的EMI信號，能有效地降低EMI干擾強度。

　　國內生產的一種小型共模電感，采用高頻之雜訊抑制對策，共模扼流線圈結構，訊號不衰減，體積小、使用方便，具有平衡度佳、使用方便、高品質等優點。廣泛使用在雙平衡調音裝置、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器。。。等。

　　還有一種共模濾波器電感/EMI濾波器電感采用鐵氧體磁心，雙線并繞，雜訊抑制對策佳，高共模噪音抑制和低差模噪聲信號抑制，低差模噪聲信號抑制干擾源，在高速信號中難以變形，體積小、具有平衡度佳、使用方便、高品質等優點。廣泛使用在抑制電子設備EMI噪音、個人電腦及外圍設備的 USB線路、DVC、STB的IEEE1394線路、液晶顯示面板、低壓微分信號等。

　　貼片共模電感有沒有分方向？肯定有的，共模電感兩個繞組的進出線是有方向性的。

　　一般去30mH就可以了，太大會影響能效的。

　　La和Lb就是共模電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同（繞制反向）。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

　　由于 EMC 所面臨解決問題大多是共模干擾，因此共模電感也是我們常用的有力元件之一！那么如何正確選取共模電感呢？

　　想要正確選取共模電感，那么首先得了解共模電感的原理。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸的差模信號無影響。

　　通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

想要了解更多貼片共模電感，歡迎咨詢！
