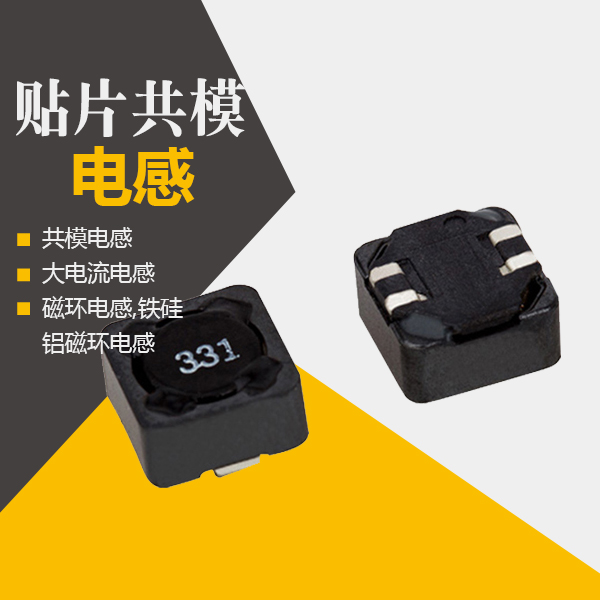

貼片共模電感引腳定義 共模電感成品展示共模電感在日常生活中常見的就是計算機應用中，計算機內部的主板上混合了各種高頻電路、數字電路和模擬電路，它們工作時會產生大量高頻電磁波互相干擾，這就是EMI。EMI還會通過主板布線或外接線纜向外發射，造成電磁輻射污染，不但影響其他的電子設備正常工作，還對人體有害。

　　貼片共模電感引腳定義

　　對的主板布線設計而言，時鐘走線大多會采用屏蔽措施或者靠近地線以降低EMI。對多層PCB設計，在相鄰的PCB走線層會采用開環原則，導線從一層到另一層，在設計上就會避免導線形成環狀。如果走線構成閉環，就起到了天線的作用，會增強EMI輻射強度。信號線的不等長同樣會造成兩條線路阻抗不平衡而形成共模干擾，因此，在板卡設計中都會將信號線以蛇形線方式處理使其阻抗盡可能的一致，減弱共模干擾。同時，蛇形線在布線時也會限度地減小彎曲的擺幅，以減小環形區域的面積，從而降低輻射強度。

　　共模電感缺失=防EMI性能低下?這樣的說法顯然是頗為片面的。誠然，由于國家的EMI相關規范并不健全，部分廠商為了省料就鉆了這個空子，在整體防EMI性能上都大肆省料壓縮成本(其中就包括共模電感的省略)，這樣做的直接后果就是主板防EMI性能極其低下;但是對于那些整體設計，用料不縮水的主板，即使沒有共模電感，其整體防EMI性能仍能達到相關要求，這樣的產品仍然是合格的。因此，單純就是否有共模電感這一點來判斷主板的優劣并不恰當.

　　貼片共模電感引腳定義,由于可以通過控制B總，使之小于B飽和，從而防止芯體發生磁飽和現象，有以下法則:式中，是差模峰值電流，Bmax是磁通量的偏離，n是線圈的匝數，A是環形線圈的橫截面積。Ldm是線圈的差模電感。共模扼流圈的差模電感可以按如下方法測得:將其一引腿兩端短接，然后測量另外兩腿間的電感，其示值即為共模扼流圈的差模電感。

　　在環形共模電感的特殊場合中，每條引線中的差模電流密度可假定是相等的，且方向相反。所以由此而產生的磁場必定在環形磁芯周邊上的總和為0，而在其外部則不為0!磁芯的作用就好像它在線圈繞組的間隙處裂為兩半時所表現出來的效果一樣。每個繞組在環形線圈一半的區域內產生磁場，意指穿過空氣的磁場必定會形成自封閉回路。

　　共模扼流圈能發揮一定的作用是由于μcm比μdm大好幾個數量級的緣故，因為共模電流通常很小，可以通過使L/D保持在較低值來獲得更小的μdm。為了得到共模電感，同時又要使差模電感小，是采用橫截面積較大的磁芯繞制成多匝線圈。采用較大的螺旋管磁芯，也并非一定要這樣的磁芯，可在共模扼流圈內并入有效的差模電感。因為差模磁通是遠離磁芯(環形結構)的，因此可能會產生極強的輻射。尤其是濾波器安裝在PCB板上的情況下，這種輻射可以耦合到電源線，使傳導發射增強。當磁性材料被帶到場內時(例如，環形磁芯放置在鐵殼里)，差模磁導率就可能會顯著地增加，從而由于差模電流而導致磁芯的飽和。

想要了解更多貼片共模電感引腳定義，歡迎咨詢！
