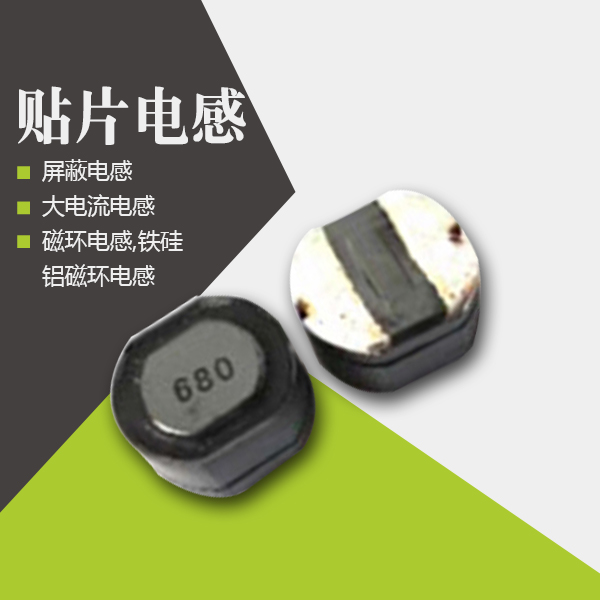

貼片電感元件在電路中的應用數量較少，僅僅在低壓直流控制電源的輸出端，見到其應用，與濾波電容構成CLC的π形濾波電路，有（抑制電流突變）穩定輸出電流的作用。電感元件，由單線圈組成，有的帶磁心（電感量較大），單位一般用μH和mH表示，流通電流值為幾毫安至幾百毫安。貼片電感識別方法有哪些？

　　貼片電感識別方法，貼片電感有圓形、方形和矩形等封裝形式，顏色多為黑色。帶鐵心電感（或圓形電感），從外形上看易于辨識。但有些矩型電感，從外型上看，更像是貼片電阻元件。變頻器生產廠家對電路板上貼片電感的標號，標有L字樣。電感的工作參數有電感量、Q值（品質因數）、直流電阻、額定電流、自諧頻率等，但貼片電感受體積局限，大多只標注出電感量，其它參數未予標注，而且往往是間接標注法——貼片電感本體上標注，只是整個規格型號的部分信息，即大多只是電感量信息。

　　貼片電感識別方法：

　　1）從外型，如帶磁心方形或圓形電感，體積稍大，能看出磁心和線圈；

　　2）有的貼片電感從外形上與貼片電阻一樣，但沒有數字與字母標注，只有一個小圓圈的標注，意為電感元件；

　　3）在電路中的元件序號，往往標為L字樣，如L1、DL1等。

　　4）有電感量標注，如100。

　　5）理想電感的交流電阻較大，而直流電阻為零。電感元件的測量電阻值極小，電阻值近于為零歐姆。從3）、4）、5）項，配合觀察和測量（在電路中的位置和作用），能區別出元件是貼片電阻還是貼片電感，并判定出電感元件。

　　6）用專用電感量測試儀，將元件脫開電路，測量其電感量。

　　故障代換：

　　1）可從廢舊電路板上拆同型號元件代換

　　2）先確定電感量和流通電流值，用普通帶引腳電感元件代替，并做好固定

　　3）自行繞制，制作電感代用，有一定操作難度

　　4）如果對電路性能無明顯影響，應急修復可暫時短接

想要了解更多貼片電感識別方法，歡迎咨詢！
