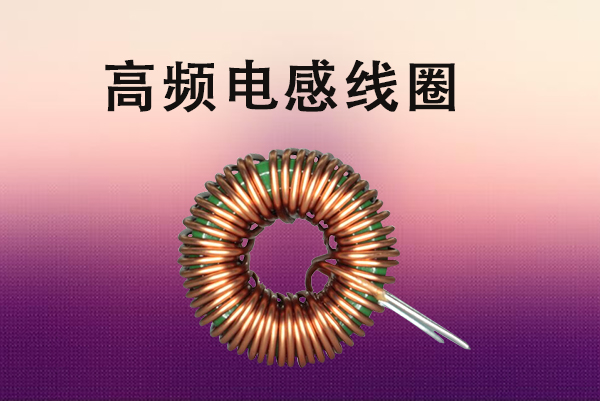

線圈在實際使用過程中，有相當數量品種的電感線圈是非標準件，都是根據需要有針對性進行繞制。下面小編給大家介紹高頻電感線圈的繞法：

　　高頻電感線圈繞法：單層纏繞法

　　單層電感線圈在現今的電路應用使用得較多的一種,通常它的電感量一般只有幾個或幾十個微亨。這種線圈的Q值一般都比較高，大多都是用于高頻電路中。

　　在單層電感線圈的設計中，它的線路纏繞的方式通常采用密繞法、間繞法和脫胎繞法三種。而這三種繞法也適用于不同的電路電器當中。

　　1.間繞法的纏繞方式大體跟密繞法差不多，只不過它的線圈之間有間隙，而不是想密繞那樣緊挨著。這種電感分布電容小，高頻性能很高，很適合作為短波的天線來使用。

　　2.密繞法其實就是將導線挨著，密集的纏繞在骨架上，這種線圈電感通常都是在天線方面使用，比如收音機、半導體收錄機的天線線圈等。

　　3.脫胎繞法的線圈其實就是空心線圈，也可以說是密繞法的變形，即將密繞法的骨架抽出，在根據所需要的指標來適當的調節每個線圈之間的空隙，或者直接改變線圈的形狀。它一般是在高頻電路中作為諧振電路來使用。

　　高頻電感線圈繞法：多層纏繞法

　　單層線圈只能應用在電感量小的場合，因此當電感量大于300μH時，就應采用多層線圈。

　　多層繞法又可分為多層密和蜂房式繞法兩種：繞蜂房式電感線圈如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。

　　電感器是利用自感應原理工作的。電感線圈在通過電流時會產生自感電動勢，自感電動勢的大小與通過電感線圈的電流的變化率成正比，并且總是反對原電流的變化。因此，電感器具有通直流、阻交流的功能。

　　電感器的好壞可以用萬用表進行檢測。將萬用表置于“R×1”擋，兩表筆（不分正、負）與電感器的兩引腳相接，表針指示應接近為“0Ω”，電感量較大的電感器應有一定的阻值。如果表針不動，說明該電感器內部斷路；如果表針指示不穩定，說明內部接觸不良。

　　以上就是頤特電子為大家總結的關于高頻電感線圈的兩種繞法，主要是根據電路需要，選定繞制方法，確保線圈載流量和機械強度，選用適當的導線，繞制線圈抽頭應有明顯標志，不同頻率特點的線圈，采用不同材料的磁芯，同頻率特點的線圈，采用不同材料的磁芯等這幾個方面來為大家分析的，希望本文能夠對大家有所幫助。

　　想要了解更多高頻電感線圈歡迎咨詢！
