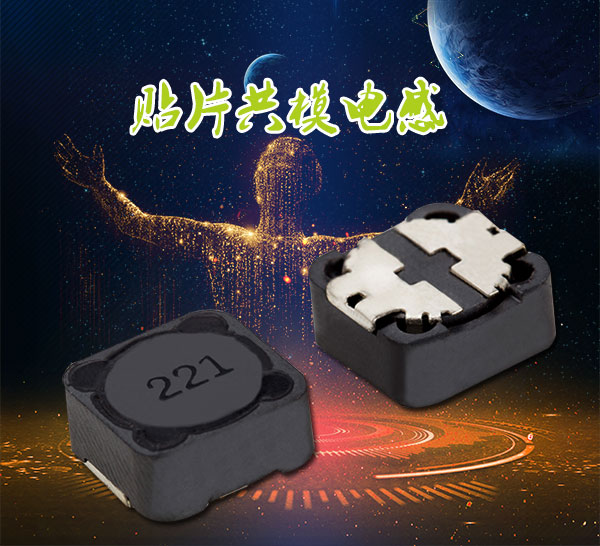

共模電感很多電感廠家們都不會感到陌生，但是提及到共模電感繞線方向的區別及原理？知道的就寥寥 無幾啦！

　　共模電感繞線方向的區別？

　　1：共模電感繞線方向是相反的嗎？一派胡言。共模電感繞向是相同的，共模電流參數的磁通相互抵消，所以可以用磁導率很高的磁性材料，實現小體積大感量而不飽和。兩根電源線對地之間干擾叫共模干擾，那我電源上面沒有地線，這個共模電感是怎么工作的呢？所謂共模電流是同時流進或同時流出LN線的電流，測試傳導的時候用人工LISN網絡，相關知識自行百度谷歌，提醒不要忘了對PE的寄生電容。

　　2：共模繞線電感就是將兩個相同相位  相同圈數的繞組繞制在同一磁芯上，電流產生的反向磁場相互抵消，所以不會造成飽和，至于你看到的說的繞向不知是不是說的繞制方向，如果是同一邊起繞，那么兩個繞制的方向就是相反的，一個順時針，一個逆時針，如果是不同邊起繞，那就是都是順時針，所以這個問題還是有點出入的，看你怎么定義的了，不管怎么繞，保證同相位，同匝數就可以了。第 二個問題，參考樓上回答，一般測試傳導，都需要接入lisn，通過lisn輸出到負載，負載及待測試產品，lisn上有g(shù)nd接入信號。

　　繞線電感和疊層電感繞線方式有何區別？

　　繞線型電感是傳統繞線電感器小型化的產物，疊層電感器是采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還小。

　　繞線型電感：它的特點是電感量范圍廣（mH~H），電感精度高，損耗小（即Q值大），容許電流大，制作工藝?yán)^承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限 制。陶瓷芯的繞線型片式電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占有一席之地。
