電感線圈的作用

文章出處：責任編輯：人氣：-發表時間：2018-01-30 15:32【大中小】

電感線圈的根本效果：儲波、振動、推遲、陷波等。然而更形象說法是：“通直流、阻溝通”。

具體說明：在電子線路中；電感線圈對溝通有限流效果，它與電阻器或電容器組成高通或低通錄波器、移相電路及諧振電路等；變壓器能夠進行溝通耦合、變壓、溝通和阻抗改換等。

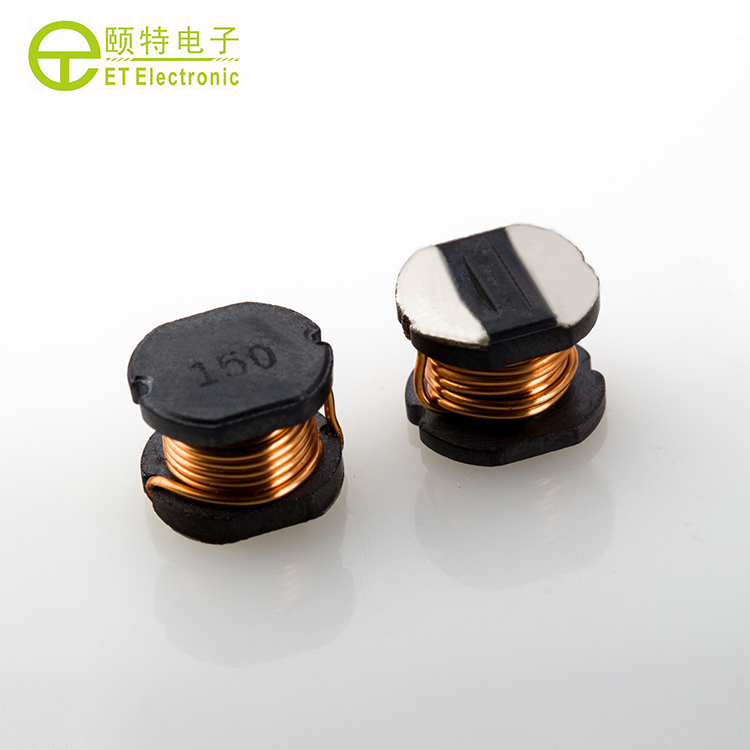

繞線電感

一、阻流效果:

線圈中的自感電動勢總是與線圈中的電流改變相對立。首要可分為高頻阻流線圈及低頻阻流線圈。

二、調諧與選頻效果:

電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振動頻率f0與非溝通信號的頻率f持平，則回路的感抗與容抗也持平，所以電磁能量在電感、電容之間來回振動，這是LC回路的諧振現象。諧振時因為電路的感抗與容抗等值又反向，因而回路總電流的感抗小，電流量大（指f=f0的溝通信號），所以LC諧振電路具有挑選頻率的效果，能將某一頻率f的溝通信號挑選出來。

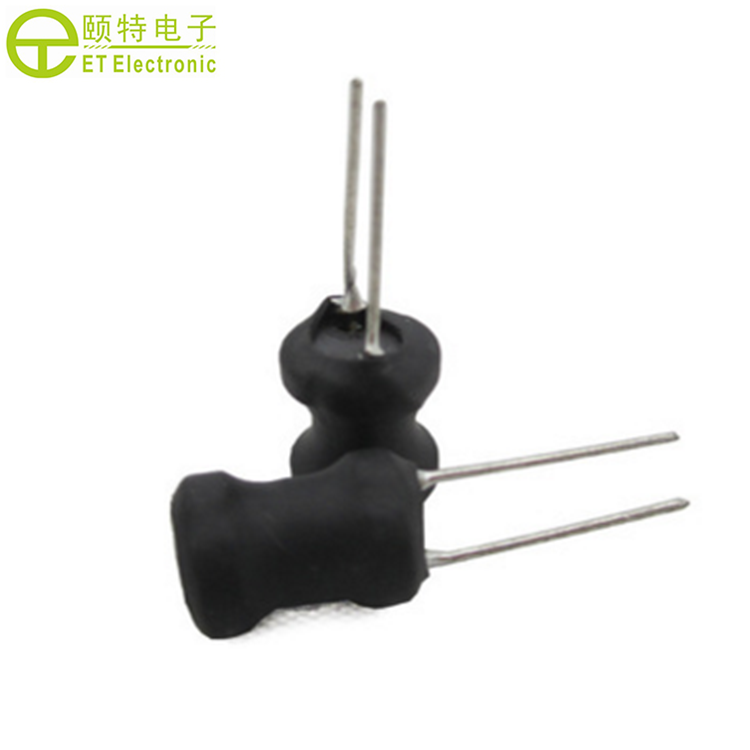

插件電感

1、高頻阻流線圈：高頻阻流線圈也稱高頻扼流線圈，它用來阻撓高頻溝通電流經過。高頻阻流線圈作業在高頻電路中，多用采空心或鐵氧體高頻磁心，骨架用陶瓷材料或塑料制成，線圈選用蜂房式分段繞制或多層平繞分段繞制。

2、低頻阻流線圈：低頻阻流線圈也稱低頻扼流圈，它應用于電流電路、音頻電路或場輸出等電路，其效果是阻撓低頻溝通電流經過。一般，將用在音頻電路中的低頻阻流線圈稱為音頻阻流圈，將用在場輸出電路中的低頻阻流線圈稱為場阻流圈，將用在電流濾波電路中的低頻阻流線圈稱為濾波阻流圈。低頻阻流圈一般選用“E”形硅鋼片鐵心（俗稱矽鋼片鐵心）、坡莫合金鐵心或鐵淦氧磁心。為避免經過較大直流電流引起磁飽滿，裝置時在鐵心中要留有適當空地。空心電感器、磁心電感器和銅心電感器一般為中頻或高頻電感器，而鐵心電感器大都為低頻電感器。電感器品質因數的凹凸與線圈導線的直流電阻、線圈骨架的介質損耗及鐵心、屏蔽罩等引起的損耗等有關。

總之，在低頻時，電感一般呈現電感特性，既只起蓄能，濾高頻的特性。同時在高頻時，它的阻抗特性體現的很明顯。有耗能發熱，理性效應降低等現象。不同的電感的高頻特性都不相同。

-THE END -
