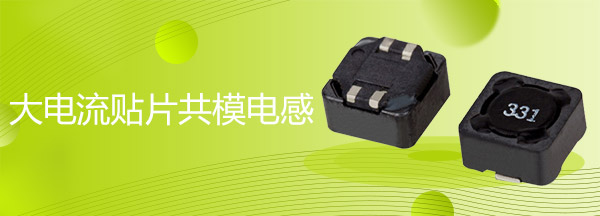

大電流貼片共模電感原理及選型注意重 點?頤特電子小編給大家捋一捋！

　　大電流貼片共模電感的工作原理：

　　在介紹貼片共模電感之前先介紹扼流線圈，扼流線圈是一種用來減弱電路里面高頻電流的低阻抗線圈。為了提高其電感扼流圈通常有一軟磁材料制的核心。共模扼流圈有多個同樣的線圈，電流在這些線圈里反向流，因此在扼流圈的芯里磁場抵消。共模扼流圈常被用來壓抑干擾輻射，因為這樣的干擾電流在不同的線圈里反向，提高系統的EMC。對于這樣的電流共模扼流圈的電感非常高。

　　共模電感是一個以鐵氧體為磁芯的共模干擾抑 制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑 制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑 制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑 制共模干擾信號，而對線路正常傳輸的差模信號無影響。

　　大電流貼片共模電感在制作時應滿足以下要求：

　　1.繞制在電感線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2.當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3.線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4.線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

　　通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

　　隨著電子設備、計算機與家用電器的大量涌現和廣泛普及，電網噪聲干擾日益嚴重并形成一種公害。特別是瞬態噪聲干擾，其上升速度快、持續時間短、電壓振幅度高(幾百伏至幾千伏)、隨機性強，對微機和數字電路易產生嚴重干擾，常使人防不勝防，這已引起國內外電子界的高度重視。

想要了解大電流貼片共模電感，歡迎咨詢！
