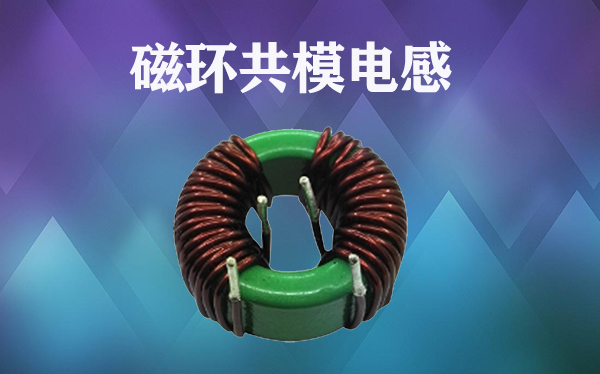

磁環共模電感主要用于哪些方面？在使用中需要注意些什么？

　　在制造中磁環共模電感主要用于以下三點？

　　1、廣泛用于AC調頻器.傳真.小尺寸熒光燈.錄音機.彩電.有效的抑制AC線共模扼流圈傳導雜訊。    2、應用于電冰箱/洗衣機/攝像機/電源供應器等。  3、上面是常用的共模電感和差模電感。具體其它的要看是什么電感而定。二、磁環共模電感主要是用在什么產品上？  磁環共模電感的主要失效機理是機械應力和熱應力。作為磁環電感導磁材料，磁珠磁環的脆性較強，在受到外部機械應力（如沖擊、碰撞、PCB翹曲）的時候，磁珠本體易出現裂紋。因此磁環電感的使用需要注意以下事項：

　　1、磁珠在PCB板上布局安裝時，不得在直插接插件的3cm范圍內，平插接插件不受此限制；

　　2、磁珠的失效機理之一是熱失效，失效的原因是磁珠上通過了較大的電流，電流在磁珠的直流電阻Rdc上產生熱耗（Q=I2*Rdc），熱量較大不能及時被散掉，會導致磁珠整體受熱不均勻，從而產生內應力導致出現裂紋，裂紋的出現，使導磁材料的導磁性能受到損傷，因此高頻波動信號在導磁材料上的磁力線傳輸受到影響，使濾波效果變差。

　　磁環共模電感主要用于哪些方面？

　　磁環電感的磁導率越高，其所能承受的溫度越低，如對磁環電感電感量要求很高，可減少電感線圈繞線圈數，以及采用大號線徑銅線繞制。根據自己的需求選擇合適的磁芯，但磁環電感的磁芯選擇原則一般不變，有以下幾點。

　　1、磁環的規格要完整，平滑，不能有凸起的地方，并且越長越好。

　　2、在低頻段頻率下，建議線纜繞2-3匝即可，高頻段頻率下，線纜不許繞匝。

　　3、磁芯的孔徑和穿過的電纜結合越緊密越好。

　　磁環的顏色與材質之間有什么關系的呢？  大部分磁環都需要進行涂裝，方便區別，一般鐵粉芯用兩色來區分，常用的有紅/透明、黃/紅、綠/紅、綠/藍以及黃/白，錳芯環一般涂綠色，鐵硅鋁一般全黑等等。  其實磁環共模電感燒制后的顏色和與之后噴涂的涂料染色沒有什么必然關系，只是行業里面的約定而已。

想要了解更多磁環共模電感，歡迎咨詢！
