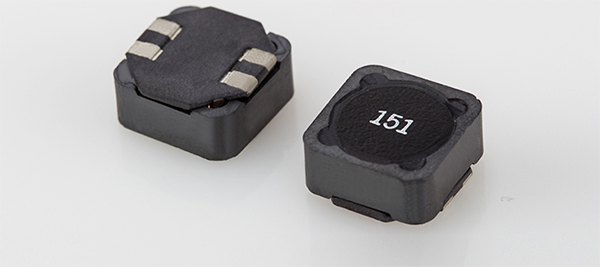

一、貼片功率電感的定義

貼片功率電感是導線內通過交流電流時，在導線的內部及其周圍產生交變磁通，電感中通過直流電流時，其周圍只呈現固定的磁力線，不隨時間而變化；當在線圈中通過交流電流時，其周圍將呈現出隨時間而變化的磁力線。

二、貼片功率電感的作用

（1）阻流作用：

線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。

（2）調諧與選頻作用:

電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容之間來回振蕩，這就是LC回路的諧振現象。諧振時由于電路的感抗與容抗等值又反向，因此回路總電流的感抗最小，電流量最大（指f=f0的交流信號），所以LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。

三、貼片功率電感特點

一般電子線路中的電感是空心線圈，或帶有磁芯的線圈，只能通過較小的電流，承受較低的電壓；而貼片功率電感有帶磁芯的提升產品自身的磁飽和度的同時電感量范圍更大，主要特點是用粗導線繞制，可承受數十安，數百，數千，甚至于數萬安。

四、貼片功率電感的主要參數

1、電感量：

電感器的屬性。電感量越大儲能效果越好，紋波越小；但是電感量越大，要求尺寸就越大，他的DCR增加，分壓就越多，影響電源供電；而電感量小時儲能、濾波效果會變差。所以選擇功率電感是應多方面考慮。

2、公差：實際電感量相對于標稱電感量所允許的公差。

3、額定電流（IDC）：

貼片功率電感器的額定電流有"基于自我溫度上升的額定電流"和"基于電感值的變化率的額定電流"兩種決定方法，分別具有重要的意義。

“基于自我溫度上升的額定電流”是以元件的發熱量為指標的額定電流規定，超出該范圍使用時可能會導致元件破損及組件故障。

與此同時，"基于電感值的變化率的額定電流"是以電感值的下降程度為指標的額定電流規定，超出該范圍使用時可能會由于紋波電流的增加而導致IC控制不穩定。

基于電感量下降35%（Isat）或溫度上升40℃（IRMS）時的最小值為額定電流。

4、直流電阻（DCR）：

通過直流電流時功率電感呈現出的電阻值，和電感繞線采用的材料、工作頻率以及自身溫度等有關，影響IRMS。

5、自諧頻率（SRF）：

貼片功率電感器自身電感和分布電容組成的并聯諧振電路的諧振頻率F0。超過此F0時，電感表現為電容效應，低于此F0，電感才表現為電感效應（阻抗隨頻率增大而增加）。
