一、什么是【貼片電感】？

貼片電感亦稱表面貼裝電感器及片式電感器，它與其它片式元器件（SMC及SMD）一樣，是適用于表面貼裝技術（SMT）的新一代無引線或短引線微型電子元件，其引出端的焊接面在同一平面上。作為SMC主流產品的片式多層瓷介電容器（MLCC），源于有引線多層瓷介電容器的芯片直接用于混合集成電路（HIC）的貼裝。

二、【貼片電感】主要分幾中類型：

電感從制造工藝來分，片式電感器主要有4種類型，即繞線型貼片電感、疊層型貼片電感、編織型貼片電感和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物；后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。片式電感器現狀與發展趨勢由于微型電感器要達到足夠的電感量和品質因數（Q）比較困難，同時由于磁性元件中電路與磁路交織在一起，制作工藝比較復雜，故作為三大基礎無源元件之一的電感器片式化，明顯滯后于電容器和電阻器。

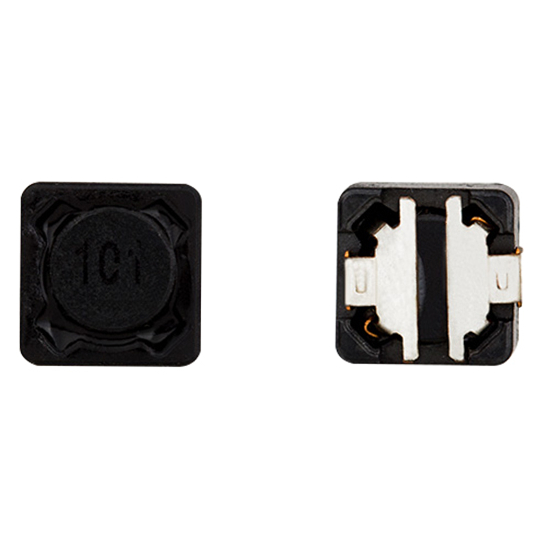

1.繞線型貼片電感

它的特點是電感量范圍廣（mH～H），電感量精度高，損耗小（即Q大），容許電流大、制作工藝?yán)^承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

2.疊層型【貼片電感】

它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。

它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周?chē)脑骷膊粫?huì)受臨近元器件的干擾，有利于元器件的高密度安裝；一體化結構，可靠性高；耐熱性、可焊性好；形狀規整，適合于自動化表面安裝生產。

3.薄膜片式

具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

4.編織型

特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。

-THE END -
