特斯拉線圈又叫泰斯拉線圈，因?yàn)檫@是從"Tesla"這個英文名直接音譯過來的。這是一種分布參數高頻串聯諧振變壓器，可以獲得上百萬伏的高頻電壓。傳統特斯拉線圈的原理是使用變壓器使普通電壓升壓，然后給初級LC回路諧振電容充電，充到放電閾值的，火花間隙放電導通，初級LC回路發生串聯諧振，給次級線圈提供足夠高的勵磁功率，其次是和次級LC回路的頻率相等，讓次級線圈的電感與分布電容發生串聯諧振，這時放電終端電壓最高，于是就看到閃電了。通俗一點說，它是一個人工閃電制造器。 在世界各地都有特斯拉線圈的愛好者，他們做出了各種各樣的設備，制造出了眩目的人工閃電，十分美麗。

原理

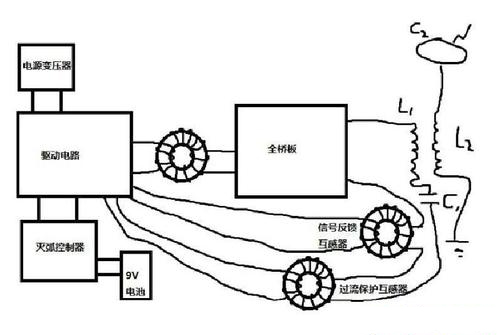

其原理是使用變壓器使普通電壓升壓，然后經由兩極線圈，從放電終端放電的設備．特斯拉線圈由兩個回路通過線圈耦合．首先電源對電容C1充電，當電容的電壓高到一定程度超過了打火間隙的閾值，打火間隙擊穿空氣打火，變壓器初級線圈的通路形成，能量在電容C1和初級線圈L1之間振蕩，并通過耦合傳遞到次級線圈．次級線圈也是一個電感，放頂罩C2和大地之間可以等效為一個電容，因此也會發生LC 振蕩．當兩級振蕩頻率一樣發生諧振的時候，初級回路的能量會涌到次級，放電端的電壓峰值會不斷增加，直到放電．
