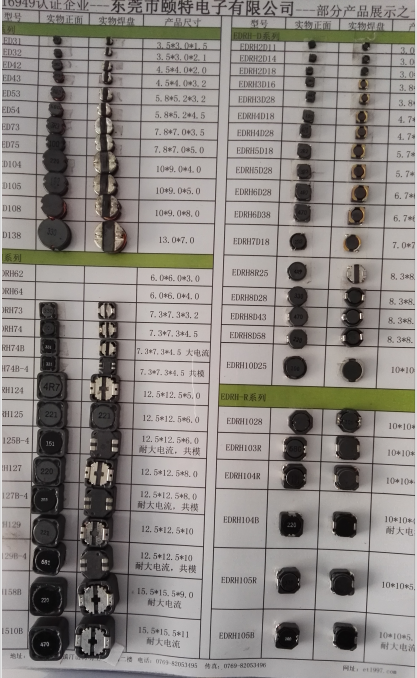

小型貼片功率電感,英語: Chip inductors,又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化,高品質和低電阻等特性。小型貼片功率電感是分帶磁罩和不帶磁罩兩種,主要由磁芯和銅線組成。在電路中主要起濾波和振蕩作用。小型貼片功率電感的主要參數有電感量、允許偏差、分布電容、額定電流及品質因數等。
1.電感量
空載測量(理論值)和在實際電路中的測量(實際值)。由于電感使用的實際電路過多,難以類舉。只有在空載情況下的測量加以解說。電感量的大小,主要取決于電感線圈的圈數(匝數),繞制方式,有無磁心及磁心的材料等決定。通常情況下,線圈圈數越多繞制的線圈越密集,電感量就越大。有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大,電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利(簡稱亨),用字母“H”表示。常用的單位還有毫亨(mH)和微亨(H),它們之間的關系是:1H=1000mH;1mH1000
2.允許偏差
電感量單位后面用一個英文字母表示其允許偏差,各字母所代表的允許偏差見下表。例如:560uHK表示標稱電感量為56uH,允許偏差為土10%,文字符號為法文字符號法,是將電感器的標稱值和允許偏差值用數字和文字符號按規律組合標志在電感體上。采用這種標示方法的通常是一些小功率電感器其單位通常為nH或pH,用N或R代表小數點。例如:4N7表示電感量為4.7nH,4R7則代表電感量為4.7uH47表示電感量為47nH,6R8表示電感量為6.8uH。標注的感量與實際感量的允許誤差值。一般用于振蕩或濾波線路中的貼片電感要求精度較高,允許偏差為±0.2%±0.5%;而用于耦合或高頻阻流的精度要求不高,允許偏差為±10%15%。
3.分布電容
線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小,其穩定性越好。通常將模擬電路區和數字電路區合理地分開,將電源線和地線單獨引出,把電源供給處匯集到一點。又如在家庭綜合布線時,要將220V供電線路遇電話線、網絡線及音頻、視頻線等分開布線,且要求盡量不要平行敷設。
4.額定電流
額定電流是指產品設備在額定電壓下,按照額定功率運行時的電流。貼片電感正常工作時允許通過的電流值。若工作電流超過額定電流,則會燒毀。
5.品質因數
品質因數也稱Q值或優值,是衡量電感器質量的主要參數。他是指貼片電感在某一頻的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。Q值越高,損耗越小,效率越高。
想要了解更多小型貼片功率電感歡迎咨詢！
