傳統手機、MP3和筆記本電腦等便攜式電子設備的連續充電方法是采用數據線的一端連接電源：另一端連接便攜式電子設備充電電池的傳統充電方法。這種方法存在著一定的危險，首先一再的插拔很容易損壞接頭，嚴重時可以帶來觸電的危險。

　　由于非觸摸式感應充電器在上個世紀晚期的出現，給人們帶來了便捷、成本低、無需布線等優勢，從而得 到了各界正視。完善無線充電，提升能量傳輸效率高，便于攜帶成為充電體系的研討方向之一。

　　隨著技術的提升，無線充電器已研發成功，那么其原理是怎樣的呢?

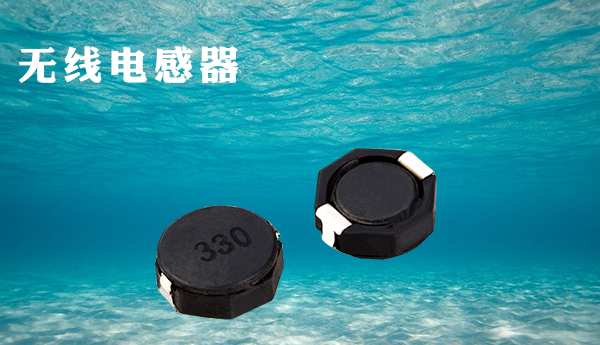

　　無線電感器是指利用電磁波感應原理進行充電的設備，原理類似于變壓器在發送和接收端各為一個線圈，發送端線圈連接有線電源產生電磁信號，接收端線圈感應發送端的電磁信號從而產生電流給電池充電。

　　無線電感器體系首要選用電磁感應原理，通過線圈連續能量耦合，完畢能量的傳送體系、輸入端將溝通式電經全橋整流電路變換成直流電，或用24V直流電端直接為體系供電。

　　無線電感器電源辦理模塊后輸出的直流電通過2M有源晶振逆變變換成高頻溝通電供應低級繞組，通過2個電感線圈耦合能量，次級線圈輸出的電流經接受變換電路變化成直流電為電池充電。

　　無線充電器線圈有源晶振輸出的方波，通過二階低通濾波器濾除高次諧波，得 到安穩的正弦波輸出，經三極管13003及其外圍電路構成的丙類擴展電路后輸出至線圈與電容構成的并聯諧振回路輻射進來。為接收部門供應能量。測得與電容構成的并聯諧振回路的空芯耦合線圈的線徑為O.5 mm，直徑為7 cm，電感為47 uH，載波頻率為2 MHz；依據并聯諧振公式得匹配電容C約為140 pF，發射部門選用2MHz有源晶振發生與諧振頻率接近的動力載波頻率。

想要了解更多電感器歡迎咨詢！
