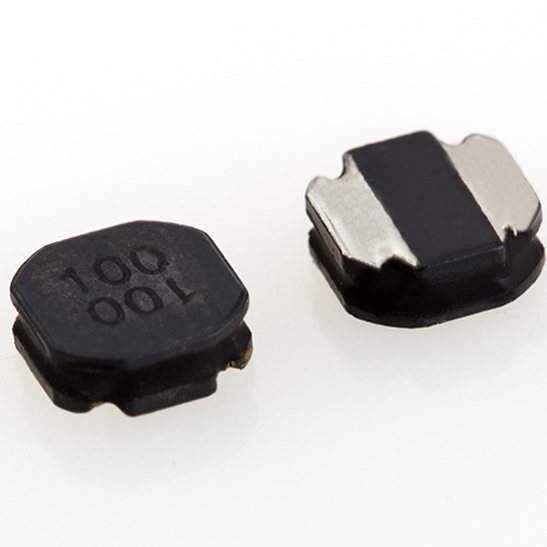

什么叫磁膠（NR）電感?

文章出處：頤特電子責任編輯：頤特電子人氣：-發表時間：2016-04-11 15:49【大中小】

自動化【磁膠電感】產品的特點是：

1、采用磁性膠水涂敷結構，極大的減小了蜂鳴聲音；

2、直接在鐵氧體磁芯上金屬化電極，抗跌落沖擊強，經久耐用；

3、閉合磁路結構設計，漏磁少，抗EMI能力強；

4、同等尺寸條件下，額定電流相比傳統功率電感高出30%；

5、小體積，低側面，節省空間，更省電；

【磁膠電感】應用的產品部分范圍包括：

1、LED照明；

2、多功能手機；

3、平板電視TV；藍光DVD；機頂盒；

4、筆記本電腦，臺式電腦，服務器，顯卡；

5、便攜式，個人導航系統，多媒體設備；

6、汽車電子產品；

7、通訊設備產品

自動化磁膠功率電感工作溫度范圍：

-25℃ to +120℃

電感量公差有3種：

K: ± 10%

M: ± 20%

N: ± 30%

【磁膠電感】各系列尺寸如下：

2410 （長2.4mm X 寬2.4mm X 高1.0mm)

252010 (長2.5mm X 寬2.0mm X 高1.0mm）

252012 （長2.5mm X 寬 2.0mm X 高1.2mm）

252015 （長2.5mm X 寬 2.0mm X 高 1.5mm）

3010 （長3.0mm X 寬 3.0mm X 高 1.0mm）

3012 （長3.0mm X 寬 3.0mm X 高1.2mm）

3015 （長3.0mm X 寬 3.0mm X 高 1.5mm）

4010 （長4.0mm X 寬4.0mm X 高 1.0mm）

4012 （長4.0mm X 寬 4.0mm X 高 1.2mm）

4018 （長4.0mm X 寬 4.0mm X 高1.8mm）

4025 （長4.0mm X 寬 4.0mm X 高2.5mm)

5012 （長5.0mm X 寬 5.0mm X 高 1.2mm）

5014 （長5.0mm X 寬 5.0mm X 高 1.4mm）

5020 （長5.0mm X 寬5.0mm X 高 2.0mm）

5040 （長5.0mm X 寬 5.0mm X 高 4.0mm）

6010 （長6.0mm X 寬 6.0mm X 高 1.0mm）

6012 （長6.0mm X 寬 6.0mm x 高 1.2mm）

6020 （長6.0mm X 寬 6.0mm X 高 2.0mm）

6045 （長6.0mm X 寬 6.0mm X 高 4.5mm)

8040 (長7.8mm X 寬 8.0mm X 高 4.0mm)

各系列產品電感量（電感值）如下：

R68(0.68uH)/ 1R0(1.0uH)/ 1R2(1.2uH)/ 1R5(1.5uH)/ 2R2(2.2uH)/ 3R3(3.3uH)/ 3R6(3.6uH)/ 4R7(4.7uH)/ 5R1(5.1uH)/ 5R6(5.6uH)/ 6R2(6.2uH)/ 6R8(6.8uH)/ 7R5(7.5uH)/ 8R2(8.2uH)/ 100(10uH)/ 120(12uH) / 150(15uH) / 220(22uH) / 270(27uH) / 330(33uH) /390(39uH) / 470(47uH) /510(51uH)/ 560(56uH) /620(62uH) / 680(68uH) /750(75uH) /820(82uH) /101(100uH) /

國內和國外電感生產廠家稱呼的不同標識型號:

ENR series /SNR series /SWPA series /NR series/ SDS series/ VLS series/ LPS series/ CDNR series/ TPI series/ SDS series/STPI series/ SDS series/ SN series/ MNR series/ SHZ series/ SDS series/ QPIG series/ SDIA series/

-THE END -
