設計本來就是一種從事用思維進行工作安排的職業，設計師必須知道各種設計會帶來怎樣的效果。了解我們公司的的人都知道我們公司是一家從事設計與制作各種電感器的公司，但是今天我要為大家介紹的是電感線圈怎么設計的啦？
電感線圈怎么設計：
1.電感線圈，包括鐵芯（1）、線圈（2）、進線頭（3）、出線頭（4）、絕緣膠層（5）、冷卻層（6）、穩固層（7）和絕緣層（8）；其特征在于，所述線圈（2）均布纏繞在鐵芯（1）外側，在線圈（2）外側設置絕緣膠層（5）；所述絕緣膠層（5）上、下兩端設有兩個開口，線圈的進線頭（3）、出線頭（4）穿過開口，且開口處封膠密封設置；所述絕緣膠層（5）外側設有冷卻層（6），冷卻層（6）為空心夾層，冷卻層（6）內部填充冷卻油或冷卻液；所述冷卻層（6）外側設置穩固層（7），穩固層（7）外側設置絕緣層（8）；所述絕緣膠層（5）中填充磁性粉末；所述絕緣層（8）包括基板（11）、玻璃纖維布層（12）、膠勃?jiǎng)樱?3）和薄膜層（14）；其中，基板（11）為PVC絕緣材料，基板（11）、玻璃纖維布層（12）之間通過膠勃?jiǎng)樱?3）粘接，玻璃纖維布層（12）、薄膜層（14）之間也通過膠勃?jiǎng)樱?3）粘接，且薄膜層（14）為聚酰亞胺膜制成，膠勃?jiǎng)樱?3）材料為環氧樹脂膠勃?jiǎng)印?/span>

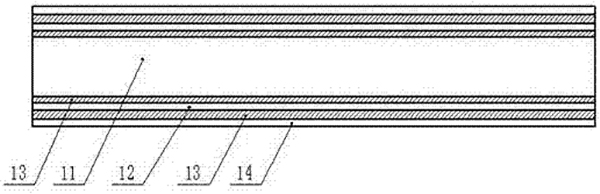

2.根據權利要求1所述的電感線圈，其特征在于，所述基板（11）、玻璃纖維布層（12）、薄膜層（14）、膠勃?jiǎng)樱?3）采用壓合方式連接。
3.根據權利要求1所述的電感線圈，其特征在于，所述玻璃纖維布層（12）的厚度為30-200um。
4.根據權利要求1所述的電感線圈，其特征在于，所述薄膜層（14）的厚度為5-300um。
5.根據權利要求1所述的電感線圈，其特征在于，所述膠勃?jiǎng)樱?3）的厚度為10-100um。
想了解更多純電感線圈資訊！聯系我們?yōu)槟灰唤獯穑?/span>
